一、Intel Virtual RAID开关

注意：需要先把bios下模式统一修改成UEFI模式。

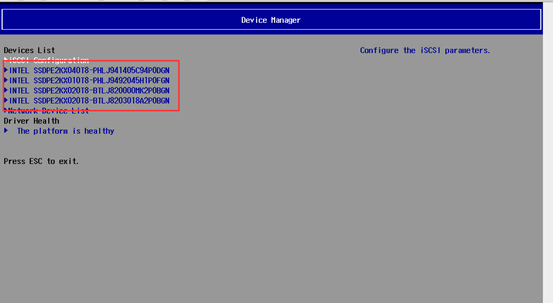

1）进入Device Manager界面查看，能看到4块硬盘

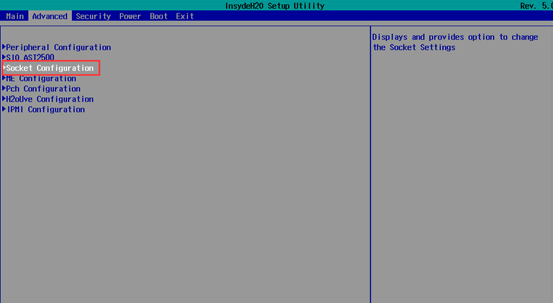

2）进入bios advanced界面，进入Socket Configration选项

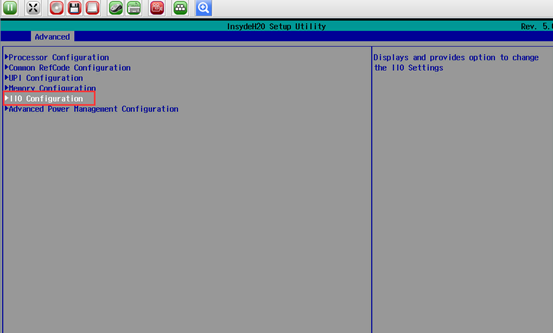

3）进入IIO Configuration界面

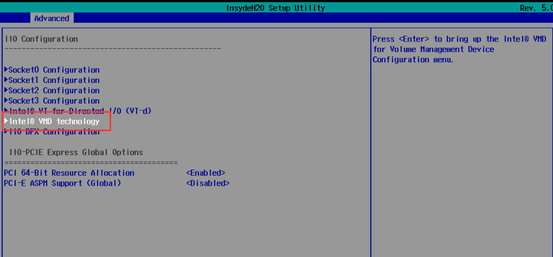

4）进入Intel VMD Technology选项

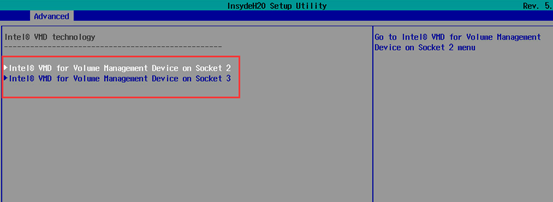

5）Intel VMD Technology下可以看到可配置的Socket

此机器只接了0/1 2/3接口的nvme硬盘，即slimline 1口和slimline 4口，对应socket 3和socket2，因此Intel VMD Technology界面至显示了这两个socket的配置选项

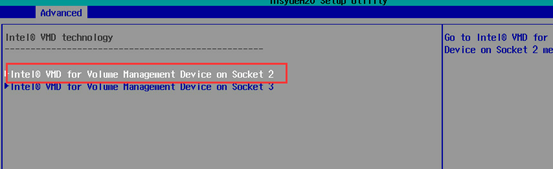

6）进入socket 2配置选项

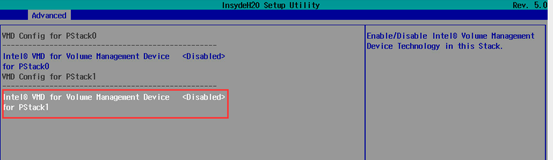

7）根据主板Socket与Pstack的对应关系，配置PStack1即可

打开PStack1

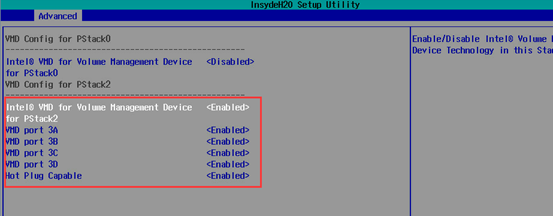

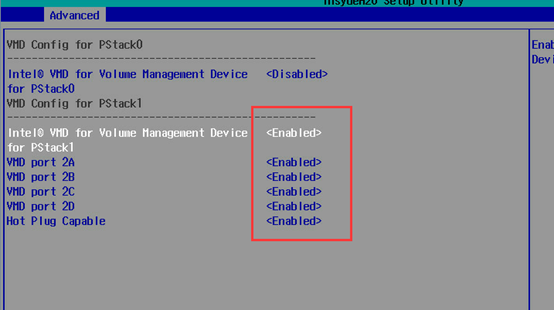

8）将图示内容全部打开

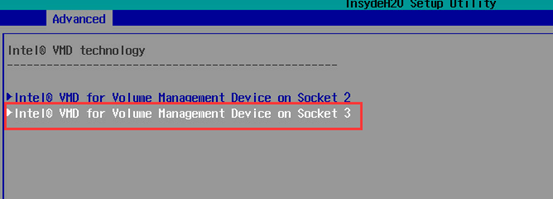

9)同理配置socket3

1.

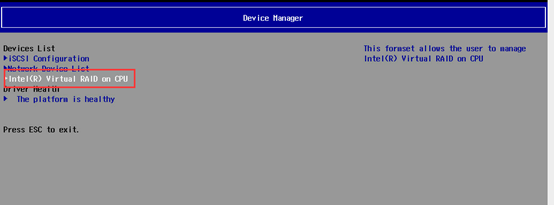

   10)配置完成，保存重启，进入Device Manager界面查看，显示Intel(R) Virtual RAID on CPU选项，此时NVME盘不再显示



   二、Intel Virtual RAID配置

   1、配置riad0

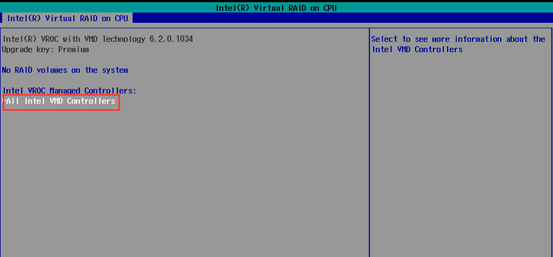

   ①进入Intel(R) Virtual RAID on CPU界面，选择 All Intel VMD Controllers选项

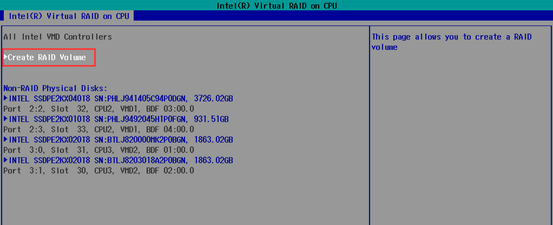

   ②选择Create RAID Volume选项，进入raid配置界面

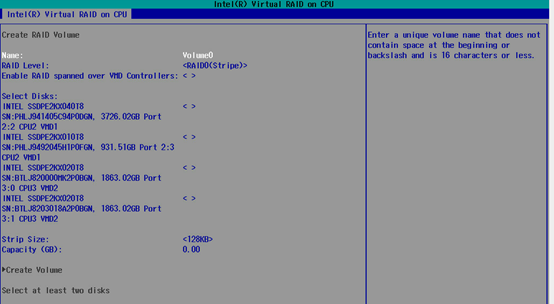

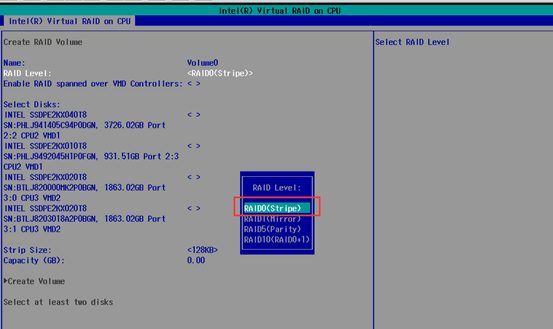

   ③选择raid级别，此处选择raid0

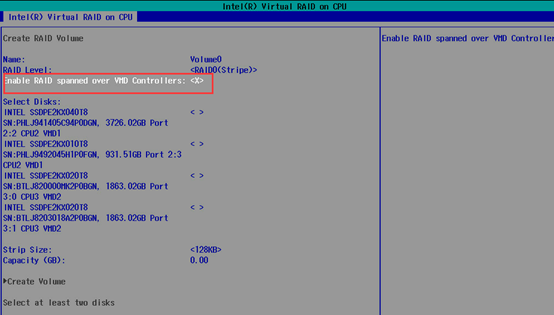

   ④Enable RAID spanned over VMD Controllers：跨越VMD控制器组建阵列，当选择了该项之后，可以同时选择VMD0和VMD1控制器下的硬盘进行组建阵列。

   此处勾选Enable RAID spanned over VMD Controllers即可

   选择需要配置的硬盘，X即为已选择

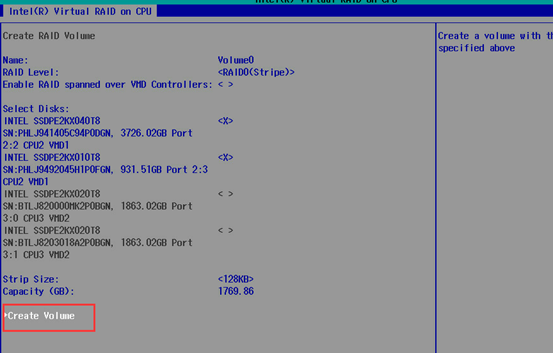

   ⑤选择完需要配置raid的硬盘，选择Create Volune选项，回车

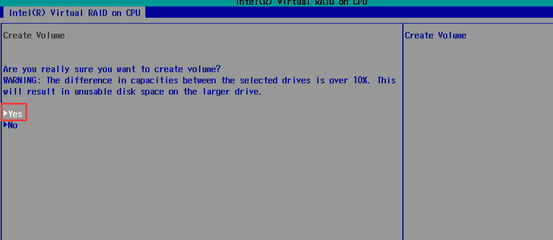

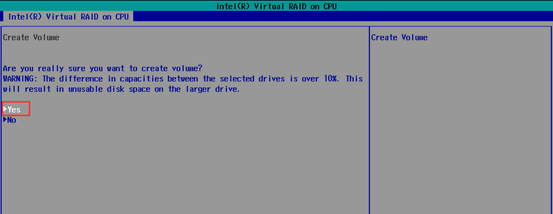

   ⑥选择yes，回车

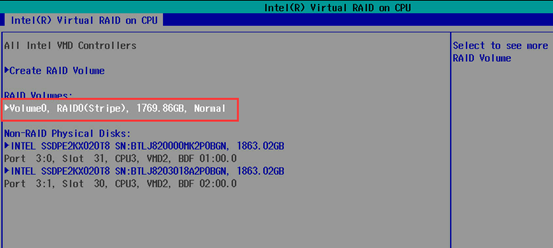

   ⑦Raid0已创建完成



   2、配置riad1

   ①进入Intel(R) Virtual RAID on CPU界面，选择 All Intel VMD Controllers选项

   ②选择Create RAID Volume选项，进入raid配置界面

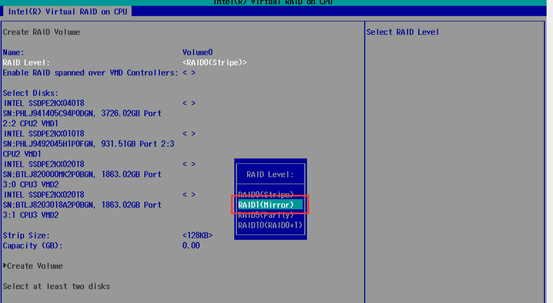

   ③选择raid级别，此处选择raid1



   ④选择Enable RAID spanned over VMD Controllers

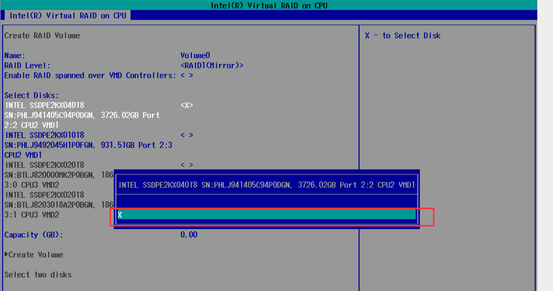

   ⑤选择需要配置的硬盘，X即为已选择

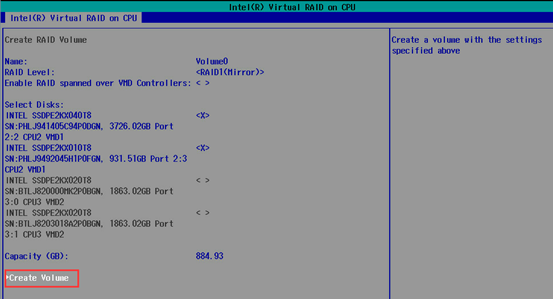

   ⑥选择完需要配置raid的硬盘，选择Create Volune选项，回车



   ⑦选择yes，回车



   ⑧Raid1已创建完成



   3、配置riad5

   ①进入Intel(R) Virtual RAID on CPU界面，选择 All Intel VMD Controllers选项

   ②选择Create RAID Volume选项，进入raid配置界面

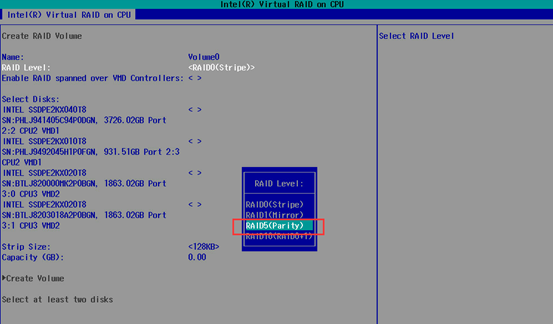

   ③选择raid级别，此处选择raid5

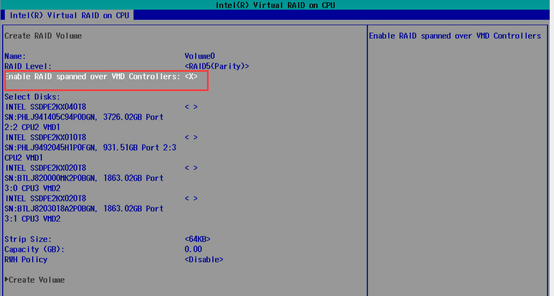

   ④选择Enable RAID spanned over VMD Controllers

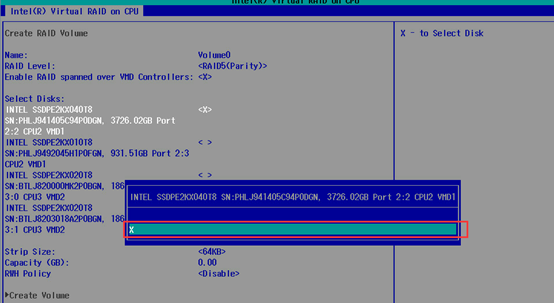

   ⑤选择需要配置的硬盘，X即为已选择

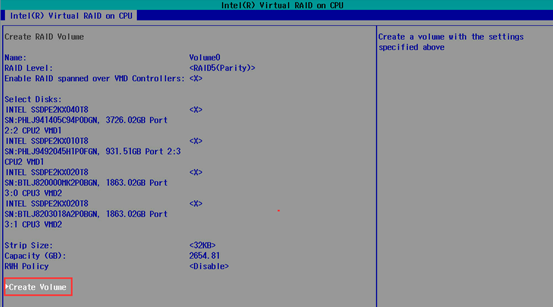

   ⑥选择完需要配置raid的硬盘，选择Create Volune选项，回车

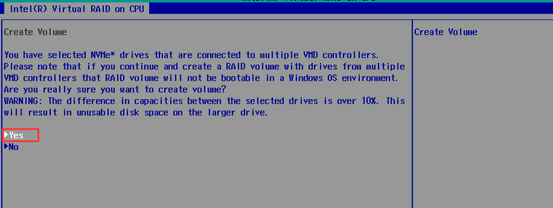

   ⑦选择yes，回车

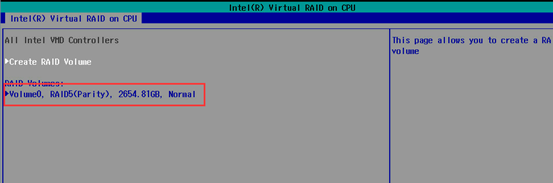

   ⑧Raid5已创建完成



   4、配置riad10

   ①进入Intel(R) Virtual RAID on CPU界面，选择 All Intel VMD Controllers选项

   ②选择Create RAID Volume选项，进入raid配置界面

   ③选择raid级别，此处选择raid10

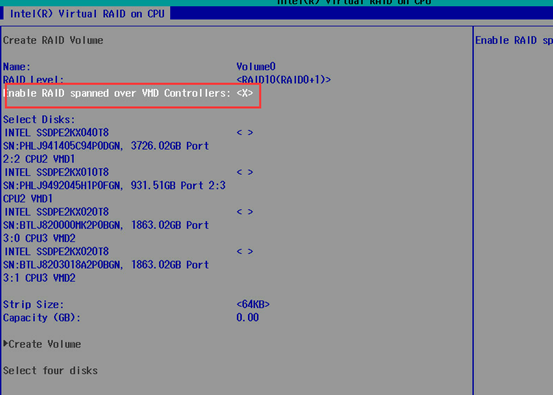

   ④选择Enable RAID spanned over VMD Controllers



   ⑤选择需要配置的硬盘，X即为已选择

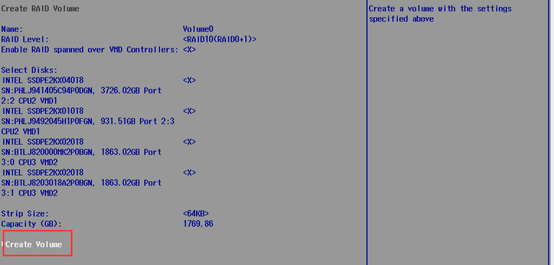

   ⑥选择完需要配置raid的硬盘，选择Create Volune选项，回车



   ⑦选择yes，回车

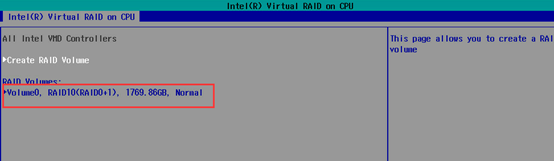

   ⑧Raid10已创建完成



   5、删除raid

   ①选择需要删除的raid，回车

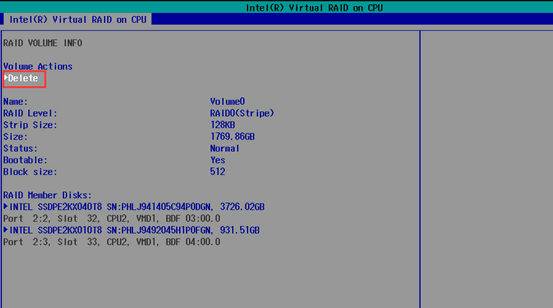

   ②选择Delete回车

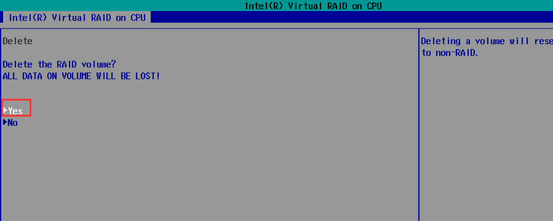

   ③选择yes 回车
